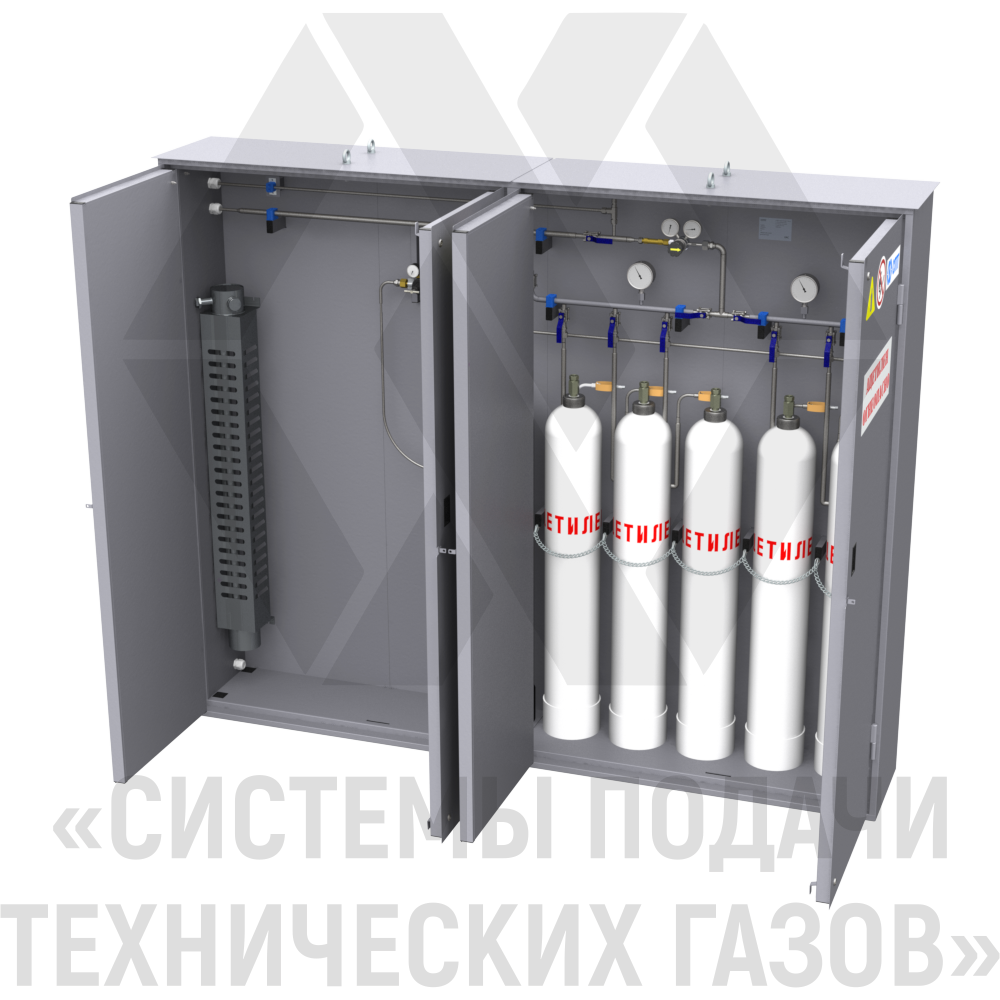

Шкафная рампа разрядная для ацетилена РПАц-5-Аз-1-ШУ рассчитана на пять баллонов с ацетиленом и 1 с азотом. Все рабочие узлы размещены внутри металлического шкафа длинной 2825 мм из стального листа толщиной 1,5 мм — это защищает оборудование от осадков, пыли и механических повреждений. Две распашные дверцы с радиусом открытия 675 мм обеспечивают удобный доступ к баллонам и внутренним элементам. Вентиляционные отверстия предотвращают скопление газа внутри шкафа. Данное исполнение рампы идет вместе со специальным обогревателем.
Применение
Рампа на 6 баллонов в шкафном исполнении подходит для объектов со средним потреблением газа, где важна защита оборудования и возможность размещения вне отапливаемого помещения или на открытой площадке. Шкафное исполнение ограничивает посторонний доступ к арматуре и редуктору. Применяется на сварочных участках, в лабораториях, медицинских учреждениях, на химических и пищевых производствах.
Комплектация
В базовую комплектацию входят металлический шкаф, коллектор К-1х6, шесть рамповых вентилей и змеевиков, регулятор давления с манометрами, запорная и предохранительная арматура, ложементы и стальные цепи с карабинами, обогреватель. По требованию заказчика рампа укомплектовывается соединительными элементами под баллоны. Тип соединения на выходе подбирается под требования объекта.
Производство и поставка

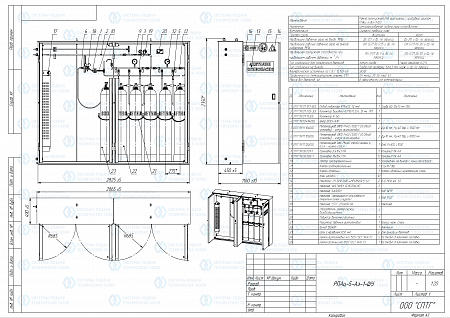

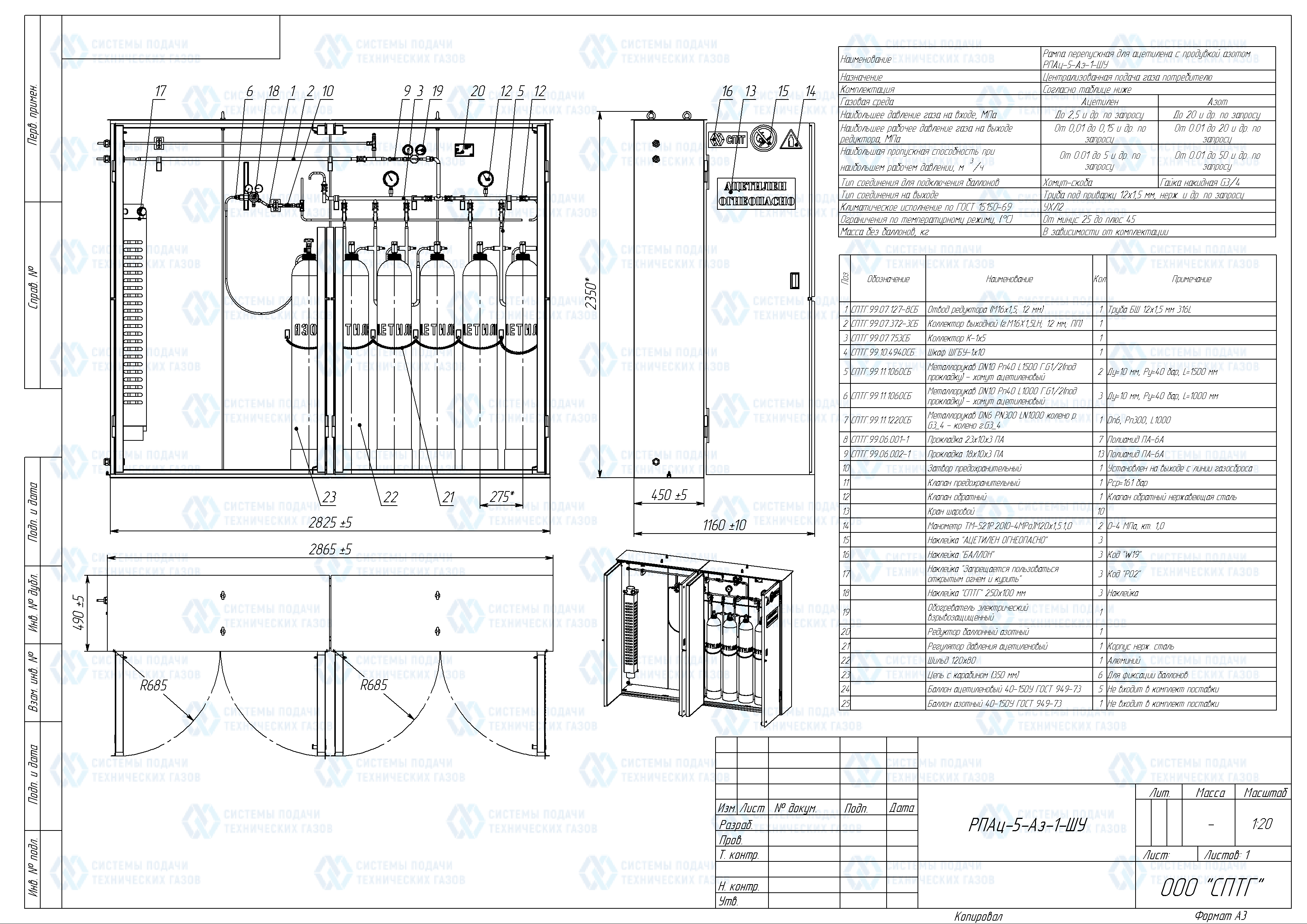

Производственная компания "Системы подачи технических газов" выпускает разрядные рампы шкафного исполнения и комплектует оборудование под параметры конкретного объекта: газовую среду, давление, расход и тип соединения. При поставке на рампу РПАц-5-Аз-1-ШУ предоставляется паспорт изделия, чертёж и декларация соответствия ЕАЭС N RU Д-RU.РА01.В.62384/21. Срок службы — 20 лет, гарантия — 1 год.
