Криогенная арматура

Криогенная арматура — трубопроводная арматура для работы со сжиженными газами при сверхнизких температурах: жидким азотом, кислородом, аргоном и СПГ (сжиженным природным газом). От обычной промышленной арматуры она отличается конструкцией и материалами, рассчитанными на температуры до –196 °C и ниже без потери герметичности и хрупкого разрушения металла.

В нашем каталоге представлена криогенная арматура для основных задач: запорной, обратной, предохранительной и регулирующей функций, а также сопутствующие комплектующие для заправки и монтажа криогенных систем.

Запорная арматура — криогенные вентили

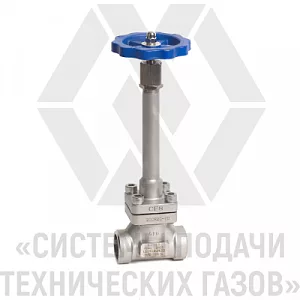

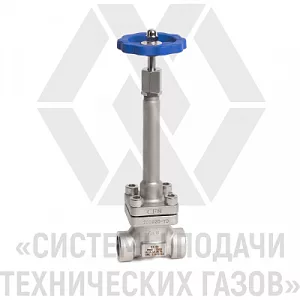

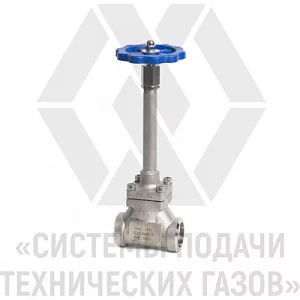

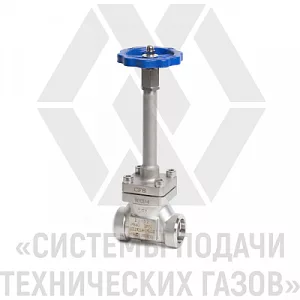

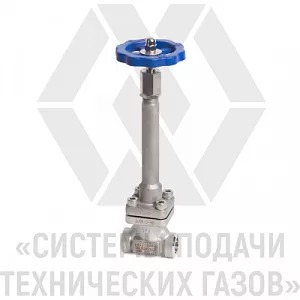

Вентили — самая массовая позиция в криогенной арматуре, отвечающая за перекрытие и открытие потока продукта на трубопроводе. В каталоге представлена линейка вентилей DJ от DN10 до DN40 (DJ-10P28, DJ-15, DJ-20, DJ-25, DJ-32, DJ-40), а также угловое исполнение DJZ (DJZ-32, DJZ-40) — удобное решение при монтаже трубопровода с поворотом. Диаметр подбирается под пропускную способность линии, а угловое или прямое исполнение — под конфигурацию обвязки.

Обратные клапаны

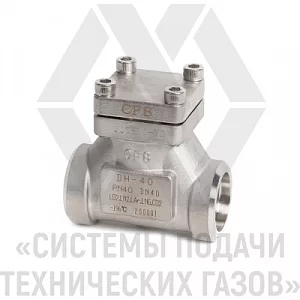

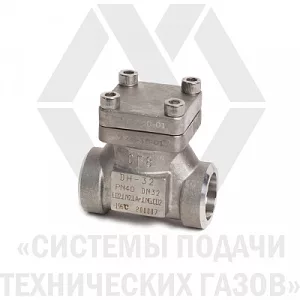

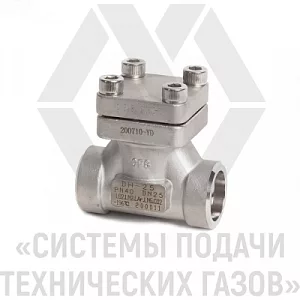

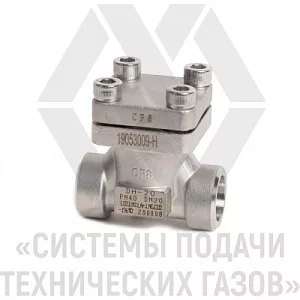

Клапаны обратные серии DH (DH-15 – DH-40) устанавливаются на криогенных трубопроводах для защиты оборудования от обратного тока среды — например, при отключении насоса или перепаде давления в системе. Это критично для газификаторов и заправочных линий, где обратный ход жидкого продукта может повредить арматуру выше по потоку.

Предохранительная арматура

Предохранительные клапаны DA-08 и DA22F-40 сбрасывают избыточное давление при аварийном нагреве и испарении криопродукта в замкнутом объёме — резервуаре, цистерне или участке трубопровода. Диапазон срабатывания (от 0,6 до 4,0 МПа в зависимости от модели) подбирается под рабочее давление конкретной ёмкости или системы — установка клапана с неверным диапазоном одинаково опасна что при заниженном, что при завышенном пороге срабатывания.

Регуляторы давления

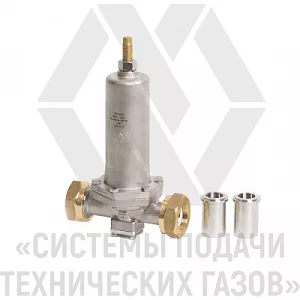

Регуляторы давления DYS-15B и DYS-25A2 поддерживают стабильное давление в криогенной системе, компенсируя испарение продукта и колебания расхода — используются в газификаторах и на выходе из криогенных резервуаров перед подачей газа потребителю.

Комплектующие: гайки РОТ и заправочные пистолеты

Отдельная группа — узлы для монтажа и заправки. Гайка РОТ Ду-40 исполнение 1 в комплекте со штуцером под приварку используется при монтаже разъёмных соединений криогенных трубопроводов. Заправочный пистолет для СПГ DCJ-25 применяется на заправочных станциях и в пунктах налива СПГ для безопасного соединения раздаточного рукава с топливным баком.

Как правильно выбрать криогенную арматуру

При подборе арматуры из каталога учитывайте:

1. Рабочую среду — азот, кислород, аргон или СПГ (для кислорода отдельно важна «кислородная чистка» изделия).
2. Диаметр (DN) и рабочее давление линии или ёмкости.
3. Функцию узла — запорная, обратная, предохранительная, регулирующая.
4. Исполнение — прямое или угловое, под приварку или на фланцевом/муфтовом соединении.
5. Соответствие ГОСТ 34294-2017 «Арматура трубопроводная криогенная. Общие технические условия».

Ошибка в подборе диаметра или диапазона срабатывания предохранительного клапана приводит к потерям продукта, обмерзанию арматуры или аварийной разгерметизации системы — поэтому при заказе лучше уточнить параметры вашей криогенной линии у наших специалистов, чтобы подобрать конкретную модель из представленного ассортимента.
