Газификатор холодный криогенный (ГХК) называется так потому, что для газификации (испарения) жидких криопродуктов не используются дополнительные нагревательные элементы, а испарение происходит за счет температуры окружающей среды. Принцип работы газификатора основан на создании и поддержании рабочего давления в криогенном резервуаре. Жидкий криопродукт под рабочим давлением подается в продукционный испаритель, где происходит газификация.
Газификатор холодный криогенный представляет собой комплексный агрегат, состоящий из криогенного сосуда с высоковакуумной экранной изоляцией, испарителя подъема давления, продукционного атмосферного испарителя, приборами, позволяющими осуществлять контроль за рабочим давлением и количеством жидкого продукта, запорной, регулирующей и предохранительной арматуры, а так же трубопроводов, объединяющих составные части газификатора между собой.
Стоимость газа получаемого с помощью газификатора ниже, чем стоимость газа в баллонах, это позволяет сэкономить в долгосрочной перспективе, средний срок окупаемости газификатора составляет около одного года.

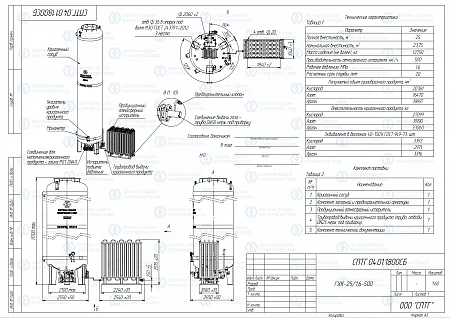

Основные технические характеристики приведены в таблице и чертеже.
|
Газификатор холодный криогенный ГХК-25/1,6-500 |
|
|
Параметр |
Значение |
|
Полная вместимость, м3 |
25 |
|
Номинальная вместимость, м3 |
23,75 |
|
Масса изделия (не более), кг |
12750 |
|
Производительность продукционного испарителя, нм3/ч |
500 |
|
Рабочее давление, МПа |
1,6 |
|
Расчетный срок службы, лет |
20 |
|
Получаемый объем газообразного продукта, нм3 |
|
|
Кислород |
20361 |
|
Азот |
16470 |
|
Аргон |
19897 |
|
Вместительность криогенного продукта, кг |
|
|
Кислород |
27099 |
|
Азот |
19190 |
|
Аргон |
33060 |
|
Эквивалент в баллонах 40-150У ГОСТ 949-73, шт. |
|
|
Кислород |
3393 |
|
Азот |
2971 |
|
Аргон |
3316 |
