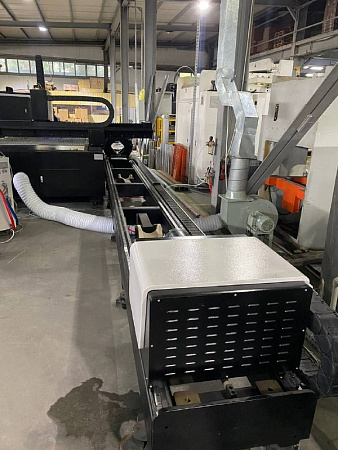

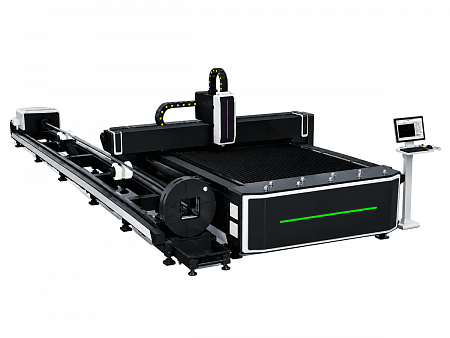

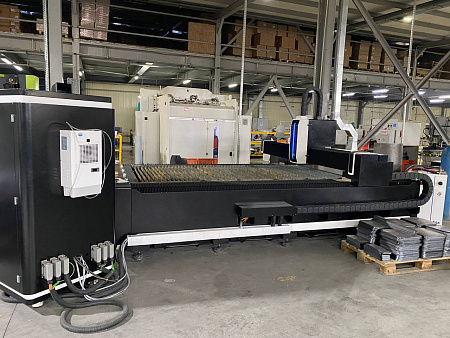

Оптоволоконный лазерный станок SFL-3015R 6000 Вт
| Мощность | 6000 Вт |
| Лазерный источник | Raycus RFL-C6000 CE |
| Рабочий стол | 3000х1500 мм |
| Длинна трубы | 6000 мм |
| Диаметр трубы | 240 мм |
| Система ЧПУ | FSCUT4000 |
| Программное обеспечение | CypcutE+Tubepro |
| Лазерная голова | BOCI BLT421S |
Если у Вас возникли вопросы, наши специалисты готовы помочь. Вы также можете отправить заявку на расчёт стоимости оборудования.
+7 (342) 225-29-26
Описание

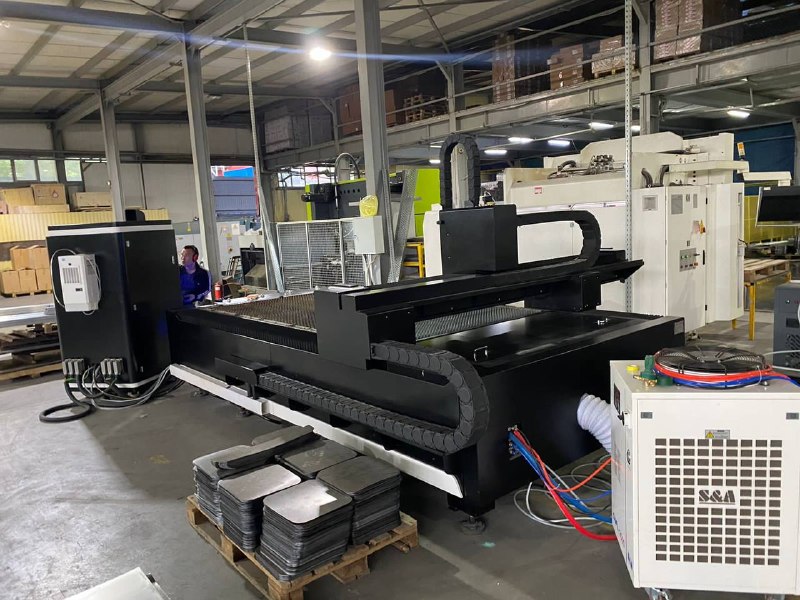

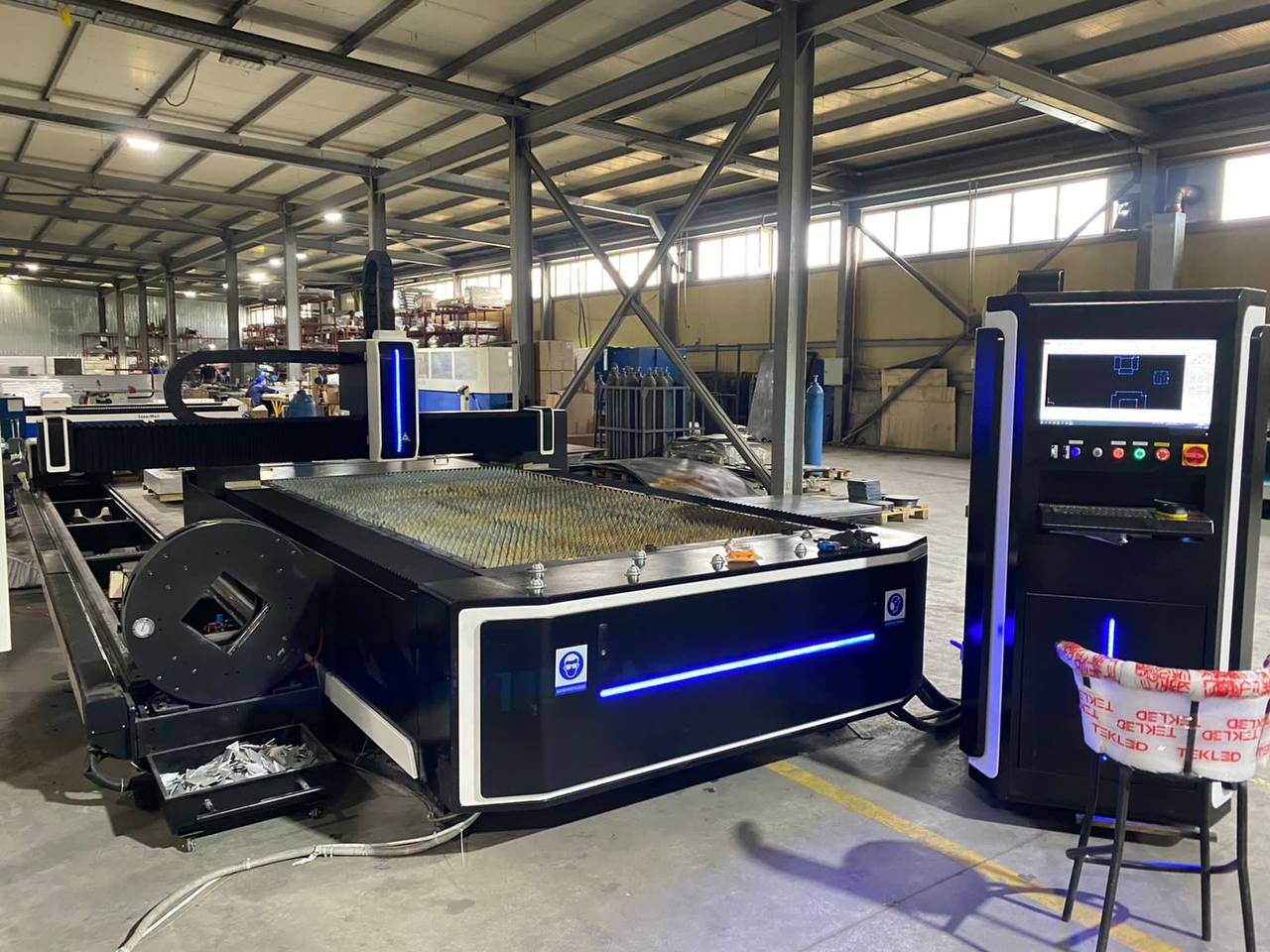

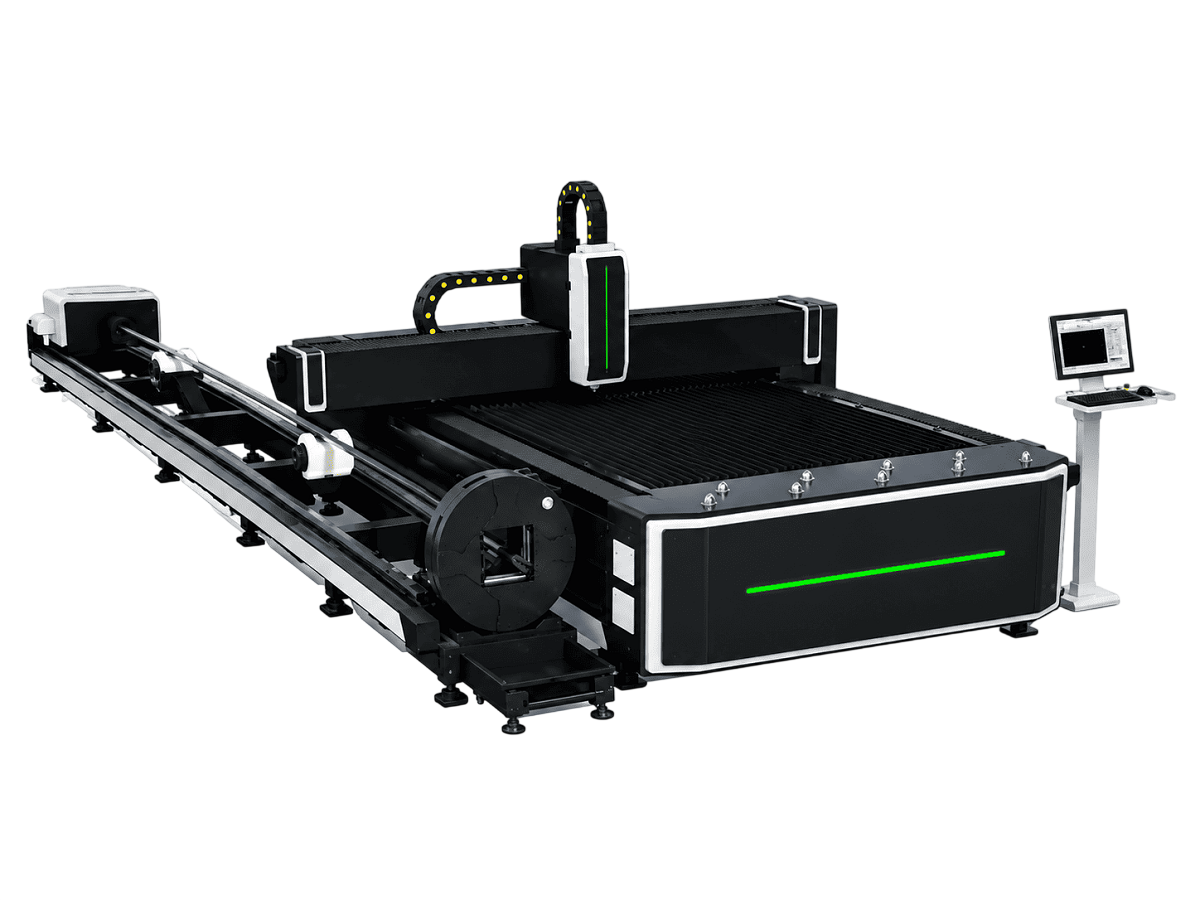

Комбинированный станок лазерной резки листа, трубы и профиля 6 кВт
Промышленное решение для высокоточной бесконтактной обработки листового металла, полнотелой и профильной трубы (круглой, квадратной, прямоугольной), а также сложного сортового проката. Станок объединяет в едином корпусе плоскостную резку с автоматической загрузкой листов и труборезный модуль с вращающимся зажимным патроном, обеспечивая сквозной производственный цикл без смены оборудования.Двойная система приводов на линейных направляющих гарантирует стабильное перемещение режущей головы по осям X/Y/Z, точную настройку геометрии контура и идеальный перпендикулярный рез без окалины на изделиях любой сложности.
Как это работает
Сфокусированный волоконный лазерный луч нагревает металл до температуры плавления и испарения, а струя вспомогательного газа (кислорода, азота или воздуха) под высоким давлением механически удаляет расплав из зоны реза.
Это позволяет получать чистую кромку, не требующую дополнительной шлифовки, работать со сталями разной толщины от тонкой жести до конструкционного проката, сохраняя их структуру и исключая термическую деформацию материала.
Ключевые характеристики станка лазерной резки 6 кВт
К основным характеристикам можно отнести:
- Мощность лазерного источника — 6000 Вт (3 кВт)
- Комбинированный рабочий стол: паллеты для листа (стандартно 1500х3000 мм) и интегрированный труборезный модуль (длина заготовки до 6 метров)
- Автоматическая фокусировка линзы и калибровка сопла — быстрая перенастройка между разными толщинами и типами металлов
- Сервоприводы и косозубая рейка / шарико-винтовая передача — высокая скорость холостого хода и точность позиционирования до ±0,03 мм
- Чиллер промышленного класса — стабильная работа в режиме 24/7 без перегрева излучателя и оптики
Преимущества
- Не требует сложной подготовки оператора — интуитивное управление через промышленную стойку ЧПУ (CypcutE+Tubepro) с поддержкой русского языка и готовых технологических баз режимов резки
- Единая платформа исключает затраты на покупку двух разных станков, сокращает производственные площади и время межоперационной логистики заготовок
- Минимальные потери материала благодаря плотной программной раскладке деталей
- Отсутствие механической деформации тонкостенных труб и профилей, чистый рез без грата при использовании азота
- Готовая геометрия изделий сразу после резки — прямое использование заготовок в сборочных линиях без постобработки
Применение
Станок востребован в производстве металлоконструкций, машиностроении, вентиляционном хозяйстве, автомобильной промышленности и строительных подрядных организациях — везде, где требуется комплексная обработка разнотипного металлопроката, быстрое прототипирование и серийный выпуск сложных пространственных узлов без повреждения основы.
Характеристики
Технические характеристики |
|
|
Модель |
SFL-3015R |
|
Максимальное рабочее поле |
3000*1500мм |
|
Тип лазера |
иттербиевый волоконный лазер |
|
Номинальная мощность лазера |
Raycus 3000W |
|
Длина волны лазера |
1070 Нм |
|
Максмальная скорость при резки |
38 м/мин |
|
Максимальная скорость холостого хода |
100 м/мин |
|
XY точность позиционирования |
±0,03мм |
|
XY точность повторного позиционирования |
±0,01мм |
|
Минимальная ширина резки |
0,02мм |
|
Мощность сервоприводов |
Обработка листа Ось X-1000W,Y-2*1500W Z-400W, Труборез W1-1.5Kw W2-2Kw Y3-1.5Kw |
|
Рабочее напряжение |
380 V± 10% / 50Hz |
|
Вспомогательный газ |
Воздух/N2/ O2 |
|
Двигатель |
Сервопривод |
|
Обрабатываемые материалы |
нержавеющая сталь, углеродистые стали, титан листовой и т. д. |
|
Габариты станка |
7200х3800х1900м |
|
Вес брутто |
5600кг |
Доставка и оплата
Условия доставки по России
Доставка оборудования осуществляется через транспортные компании или наемным транспортом по всей России. Подберем оптимальный вариант по срокам и стоимости доставки.Установка и пусконаладочные работы
Вместе с доставкой мы проводим пусконаладочные работы, тем самым обеспечиваем правильную установку и настройку оборудования на производстве заказчика. Это включает в себя индивидуальные испытания и тестовые резы для гарантированной готовности оборудования к эксплуатации.Условия оплаты
Оплата доступна по безналичному расчету для юридических лиц и индивидуальных предпринимателей.Предусмотрены гибкие финансовые решения:
- Рассрочка — разбивка стоимости на удобные платежи;
- Лизинг — возможность приобретения оборудования с минимальной первоначальной нагрузкой на бюджет.
Комплектация
|
Наименование |
Производитель |
|
Линейные направляющие |
SMG(Япония) |
|
Косозубая рейка |
SMG(Япония) |
|
ШВП |
TBI(Тайвань) |
|
Контроллер ЧПУ |
FSCUT2000E( Китай) |
|
ПО |
Cypcut+TubePro(Китай) |
|
Лазерный источник |
Raycus(Китай) |
|
Лазерная голова |
BLT331(Китай) |
|
Чиллер |
Hanli(Китай) |
|
Электроника |
Schneider/Chint |
|
Редуктор |
Shimpo(Япония) или NewGear(Германия) |
|
Пневматическое управление |
Airtac(Тайвань) |
|
Клапан |
SMC(Япония) |
|
Усиленная сварная станина |
наличие |
|
Литой алюминиевый портал |
наличие |
|
Беспроводной пульт управления |
наличие |
|
Автоматическая централизованная смазка |
наличие |
|
Гофры от пыли |
наличие |
|
Стойка оператора с промышленным дисплеем |
наличие |
|
Вытяжной вентилятор (дымоудаление) |
наличие |
|
Стабилизатор напряжения |
наличие |
По желанию Заказчика в состав поставки могут быть дополнительно включены:
- Винтовой компрессор
- Криогенный газификатор
- Фильтровентиляционная установка
- Сопла
- Защитные стекла
- Керамические кольца
- Фокусирующие линзы
