Рампа перепускная для азота РПАз-4-Л
Технические характеристики
- Давление газа на выходе – до 200 атм. (в зависимости от редуктора).
- Производительность – до 1000 м3/час (в зависимости от редуктора).
- Количество подключаемых баллонов в рампе – 4 шт.
- Газовая среда - азот (N2)
- Объем баллонов – 40 л.,50 л.
- Тип соединения на выходе – по требованию заказчика.
- Ограничения по температурному режиму – в зависимости от комплектации.
- Срок службы 20 лет.
- Гарантия 1 год.
- Декларация соответствия ЕАЭС N RU Д-RU.РА01.В.62384/21 от 09.08.2021
Подробные технические характеристики указаны в чертеже.
от 69 000 руб. с НДС
Если у Вас возникли вопросы, наши специалисты готовы помочь. Вы также можете отправить заявку на расчёт стоимости оборудования.
+7 (342) 225-29-26
Описание

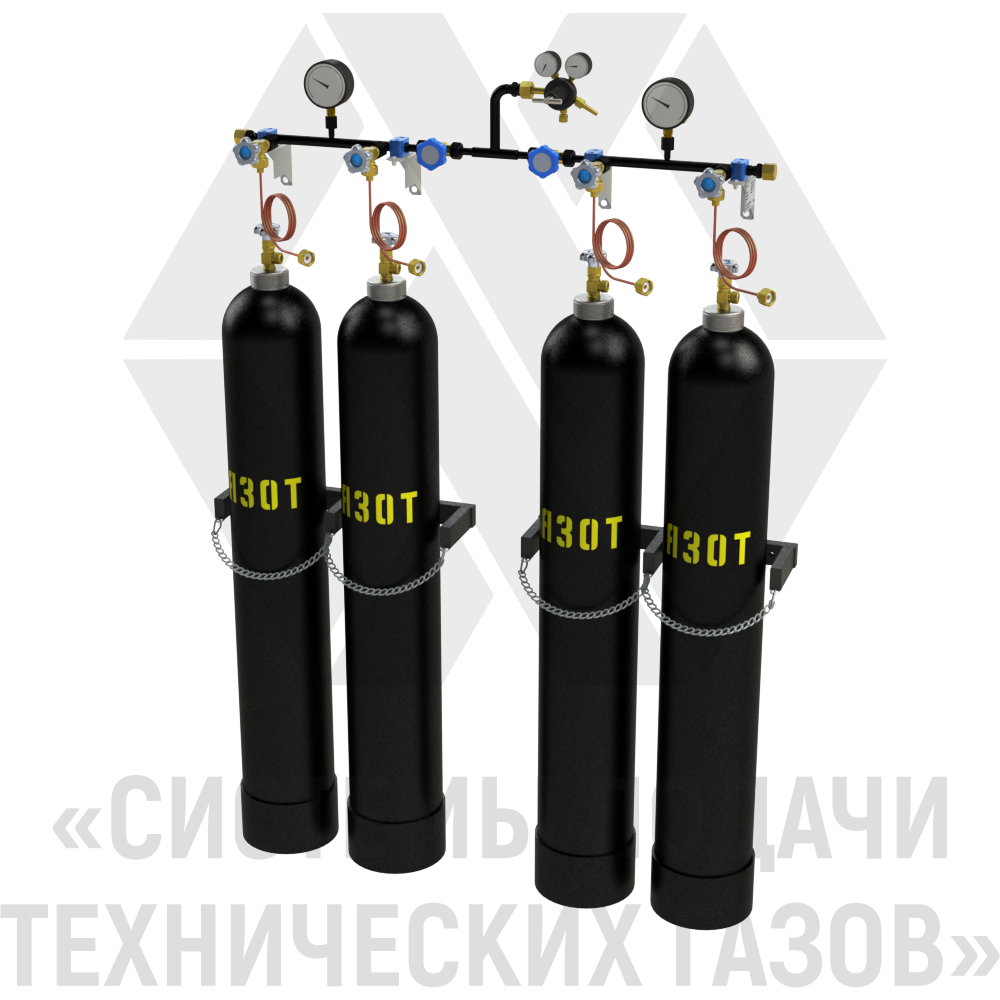

Перепускная рампа РПАз-4-Л рассчитана на четыре баллона, разделенных на две независимые секции по два. Двухплечевая схема позволяет заменять пустые баллоны в одной секции, не останавливая подачу газа. Баллоны фиксируются ложементами и стальными цепями, подключение к коллекторам К-1х2 — через гибкие змеевики. Тройник объединяет секции в единую выходную линию, настенное крепление облегчает монтаж и обслуживание.
Применение
Перепускная рампа на 4 баллона востребована там, где требуется непрерывная подача газа при умеренном потреблении. Двухсекционная конструкция исключает простои при замене баллонов и не требует остановки технологического процесса. Применяется на сварочных и газорезательных постах, в лабораториях, медицинских учреждениях, на пищевых и химических производствах. Настенный монтаж позволяет рационально использовать площадь помещения.
Комплектация
Базовая комплектация включает два коллектора К-1х2, тройник, рамповые змеевики, центральный регулятор давления, манометры, запорную и предохранительную арматуру, ложементы и стальные цепи фиксации баллонов, кронштейны для настенного крепления. По требованию заказчика рампа укомплектовывается соединительными элементами под баллоны 40 и 50 л. Тип соединения на выходе подбирается под требования объекта.
Производство и поставка
Производственная компания "Системы подачи технических газов" выпускает перепускные рампы линейного исполнения и комплектует оборудование под параметры конкретного объекта: газовую среду, давление, расход и тип соединения. При поставке на рампу РП-4-Л предоставляется паспорт изделия, чертёж и декларация соответствия ЕАЭС N RU Д-RU.РА01.В.62384/21. Срок службы — 20 лет, гарантия — 1 год. Документация передается при поставке.
Характеристики
| Количество подключаемых баллонов в рампе | 4 |
| Объем баллонов | 40 л.; 50 л. |
| Производительность | до 1000 м3/час |
| Давление на выходе | до 200 атм |
Документы

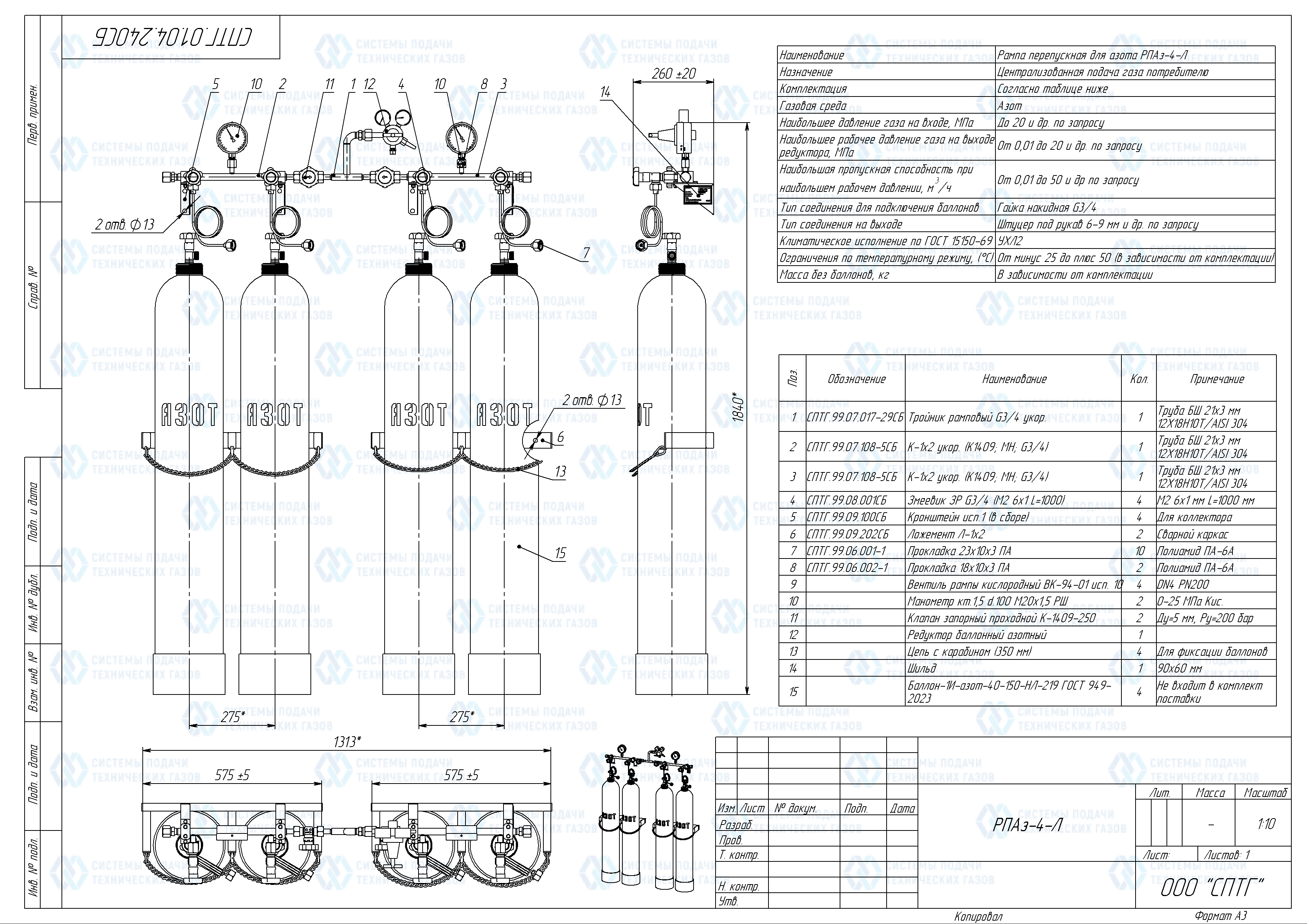

Чертеж РПАз-4-Л СПТГ.01.04.240СБ
497.5 Кб
