Утепленные рампы: надежное газоснабжение в любых условиях
Обеспечение бесперебойной подачи газа к потребителю — задача, требующая надежного оборудования. В условиях сурового климата и низких температур стандартные газовые рампы могут терять эффективность. Решение этой проблемы — утепленные рампы, специально разработанные для эксплуатации в холодное время года. В этой статье мы подробно рассмотрим, что представляют собой утепленные рампы, их устройство и особенности применения для трех типов газов: аммиака, ацетилена и пропана.
Что такое утепленная рампа и зачем она нужна?
Рампа — это оборудование для централизованного снабжения газом потребителей от группы баллонов, когда использование отдельных баллонов экономически нецелесообразно. Она представляет собой систему труб и арматуры, объединяющую несколько баллонов в единый коллектор, и оснащается редуктором для регулировки выходного давления.
Утепленная рампа размещается в специальном двухслойном шкафу с теплоизоляцией и системой обогрева. Основная задача такого исполнения — поддержание стабильной положительной температуры внутри шкафа (обычно около +20°C) при отрицательных температурах окружающей среды. Это критически важно для газов, которые могут сжижаться, изменять давление или становиться опасными при низких температурах.
Ключевые преимущества утепленных рамп:
· Бесперебойная работа в зимний период и в районах с холодным климатом (климатическое исполнение УХЛ2).
· Стабильность выходных параметров газа за счет поддержания постоянной температуры.
· Безопасность — для агрессивных и горючих газов такие рампы часто оснащаются взрывозащищенными нагревателями
· Защита оборудования от обледенения и коррозии.
Утепленные рампы для разных газов: особенности
Хотя конструктивная основа утепленных рамп схожа, материалы исполнения и требования безопасности различаются в зависимости от физико-химических свойств газа. Наша компания предлагает утепленные рампы для трех видов газов.
1. Утепленная рампа для аммиака
Аммиак — агрессивный, токсичный газ с резким запахом, который при определенных условиях может образовывать взрывоопасные смеси. Также, он активно взаимодействует с медью и ее сплавами.
Особенности конструкции рампы для аммиака:
· Материалы: Все элементы, контактирующие с газом (змеевики, коллектор, арматура), изготавливаются из нержавеющей стали для устойчивости к коррозии.
· Утепление и обогрев: Критически важны, так как аммиак имеет относительно высокую температуру кипения (-33°C), и при падении температуры его давление в баллонах может резко упасть, нарушив подачу.
· Безопасность: Обязательна герметичность всех соединений и наличие систем контроля утечек. Окраска шкафа, согласно стандартам, выполняется в желтый цвет.
2. Утепленная рампа для ацетилена
Ацетилен — активный, взрывоопасный газ. Он склонен к самовоспламенению при повышении давления и температуры. Кроме того, ацетилен растворяется в ацетоне внутри баллонов.
Особенности конструкции рампы для ацетилена:
· Материалы: Используется либо нержавеющая сталь, либо специальные материалы, исключающие образование ацетиленидов металлов (соединений с медью и серебром).
· Низкое давление: Ацетилен транспортируется и используется при пониженном давлении (например, до 1.5 бар на выходе), что требует точной регулировки.
· Огнепреградители: В конструкции обязательно предусматриваются предохранительные устройства, например, огнепреградители (пламегасители, обратные клапаны).
· Утепление и обогрев: Поддержание стабильной температуры необходимо для предотвращения конденсации и корректной работы редуцирующей аппаратуры. Окраска шкафа — белая.

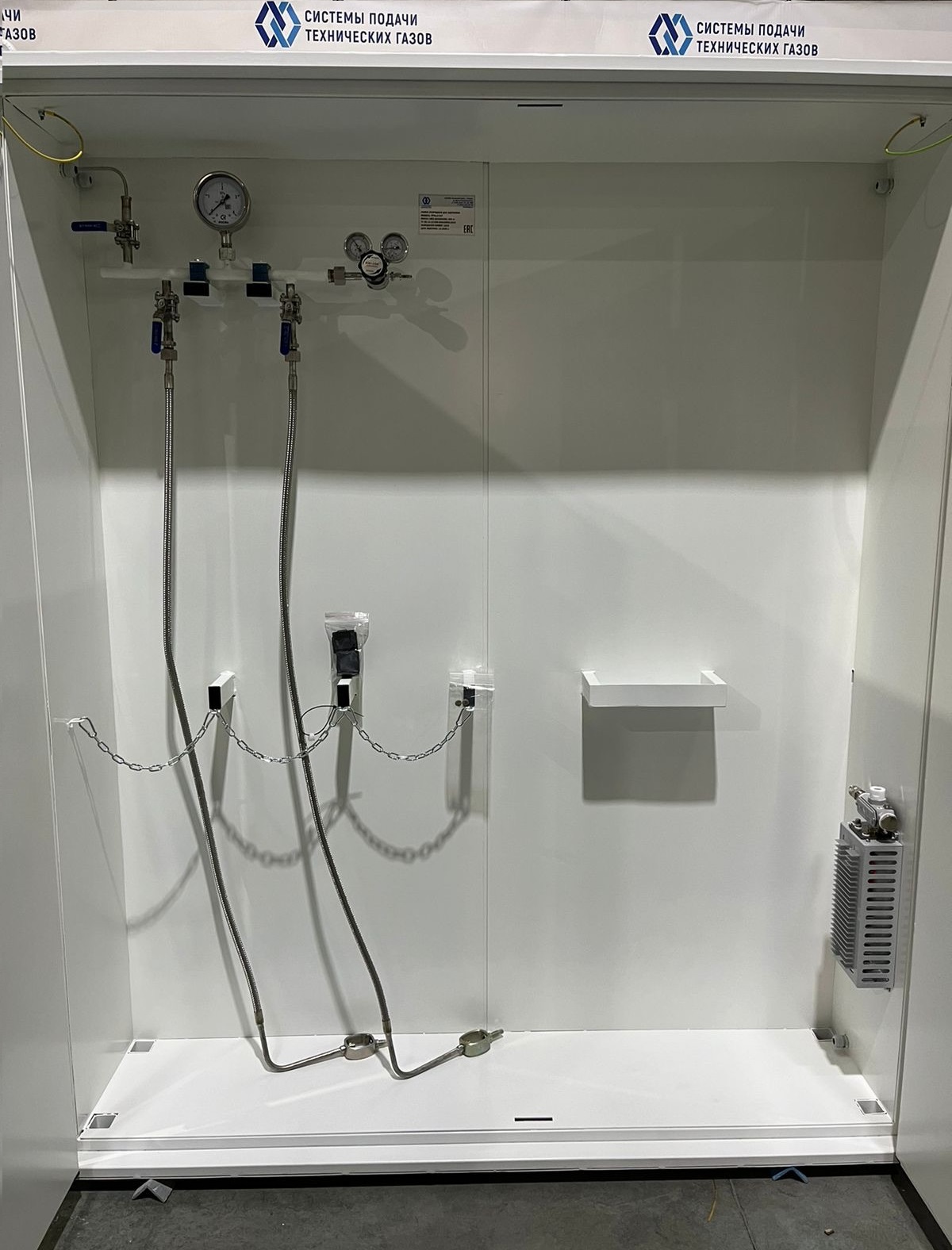

Рампа утепленная для ацетилена

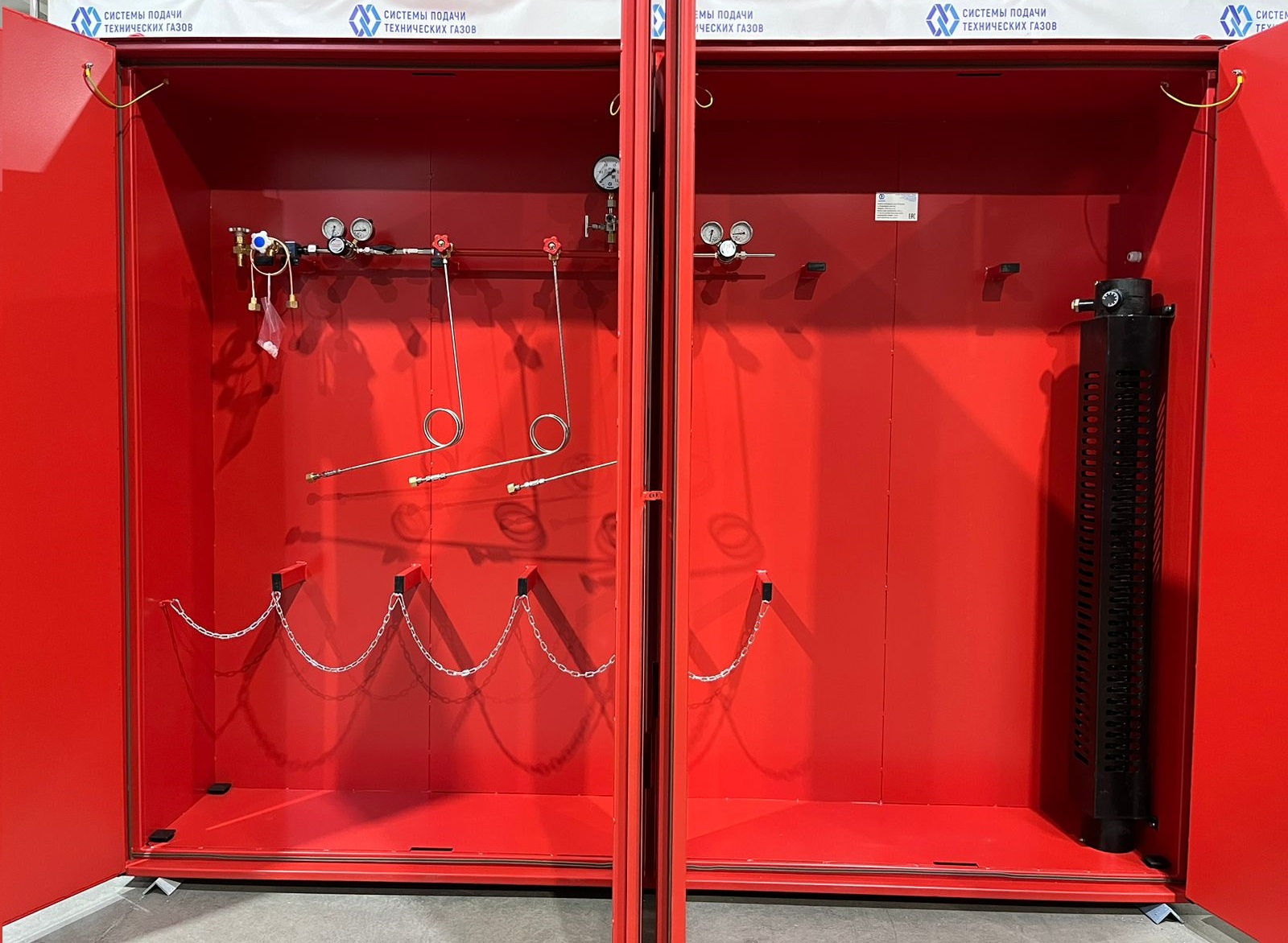

3. Утепленная рампа для пропана
Пропан — широко распространенный сжиженный углеводородный газ. Его главная особенность — резкое падение давления при отрицательных температурах, что может полностью остановить подачу газа в зимних условиях.
Особенности конструкции рампы для пропана:
· Утепление и обогрев — ключевое требование: Для пропановых рамп утепленный шкаф с обогревом является не опцией, а необходимостью для работы при низких температурах, так как это единственный способ обеспечить испарение газа и стабильное давление в магистрали.
· Материалы: Обычно применяется латунь или нержавеющая сталь, устойчивая к воздействию углеводородов.
· Регулировка: Рампа оснащается редукторами для поддержания постоянного выходного давления, которое может варьироваться в зависимости от задач потребителя.

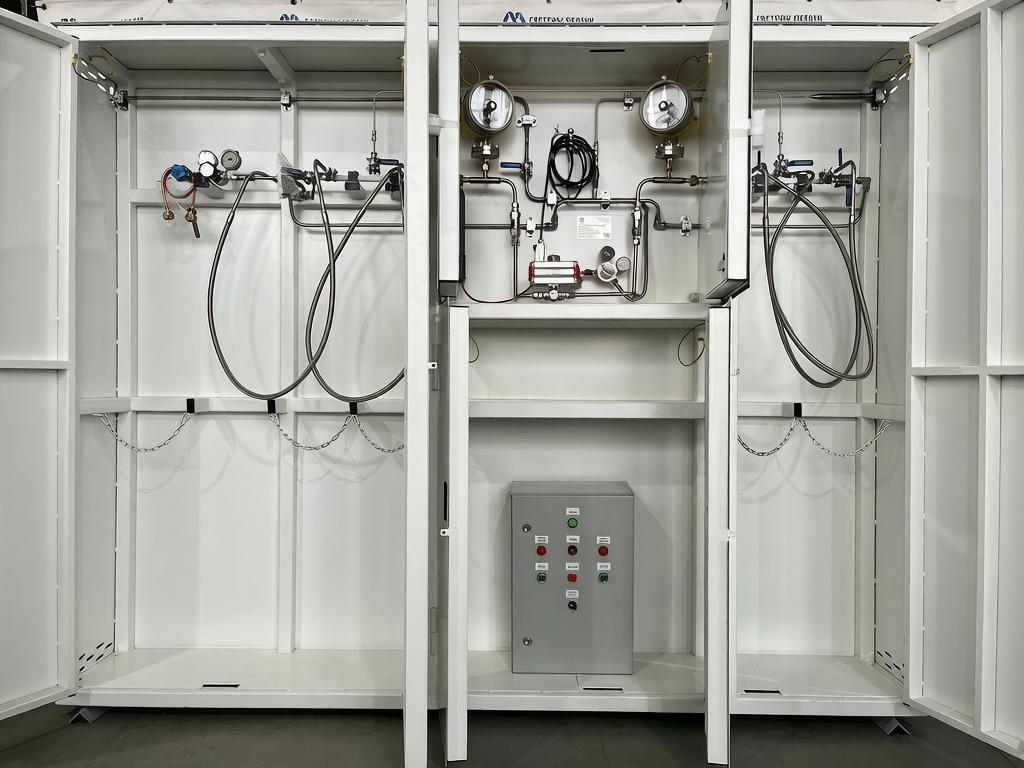

Устройство утепленной рампы
Независимо от типа газа, утепленная рампа состоит из следующих основных элементов:
1. Утепленный шкаф: Двухслойная металлическая конструкция с теплоизоляцией. Обеспечивает защиту от внешней среды. Степень защиты может достигать IP56.
2. Система обогрева: Включает взрывозащищенные нагреватели и термостат для автоматической поддержания заданной температуры (обычно +5°C. +20°C).
3. Коллектор (ветви): Трубопровод, к которому подключаются баллоны. Может быть одно- или двухсекционным для обеспечения непрерывной подачи (пока одна ветвь работает, в другой можно заменить пустые баллоны).
4. Гибкие змеевики (пигтейлы): Соединяют баллоны с коллектором, компенсируют температурные расширения и облегчают замену баллонов.
5. Редуктор: Снижает давление газа с баллонного (до 200 бар) до рабочего, необходимого потребителю.
6. Запорная и предохранительная арматура: Вентили для управления подачей газа, предохранительные клапаны для защиты от превышения давления.
Заключение
Выбор утепленной рампы — это инвестиция в надежность и безопасность вашего газоснабжения. Утепленные рампы для аммиака, ацетилена и пропана — это не просто оборудование в шкафу, а инженерное решение, учитывающее специфику каждого газа и условия эксплуатации. Такие рампы гарантируют стабильную работу оборудования даже в самые суровые морозы, что критически важно для бесперебойности производственных процессов и безопасности персонала.
