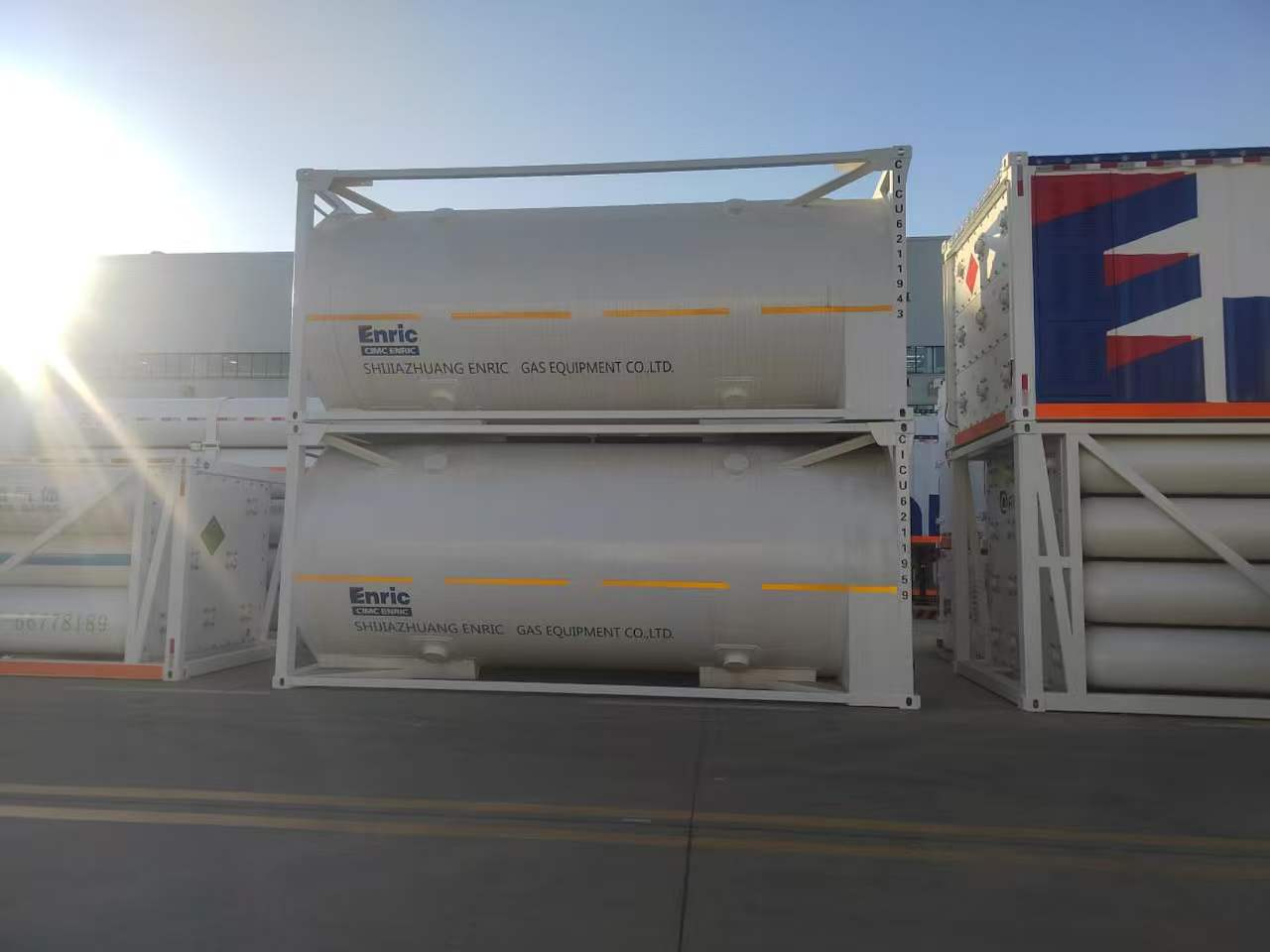

Криогенные ISO танк-контейнеры занимают ключевое место в современной логистике промышленных газов. Это специализированные контейнеры-цистерны, предназначенные для безопасной транспортировки, длительного хранения и выдачи потребителю сжиженных газов при криогенных температурах (ниже -150°C). Компания «СПТГ» предлагает надежные решения в этом сегменте, сочетающие мобильность морских контейнеров и функциональность стационарных резервуаров.
В этой статье мы подробно разберем, что представляют собой эти устройства, какими они бывают, на что обратить внимание при выборе и какие правовые нормы регулируют их обращение в России.
Основные типоразмеры: 20 и 40 футов — разные задачи
В линейке криогенных ISO танк-контейнеров представлены два основных типоразмера — 20 и 40 футов. Внешне они отличаются только длиной, но за этим стоит четкое разделение по типам перевозимых продуктов, продиктованное законами физики и транспортными ограничениями.
20-футовые контейнеры представляют собой универсальное решение для большинства промышленных газов: кислорода, азота, аргона, углекислоты. Их полезный объем составляет от 20 до 24 м³. Выбор этого диапазона обусловлен плотностью перечисленных продуктов и ограничениями по полной массе автопоезда — в Российской Федерации до 44 тонн. Кислород и аргон имеют высокую плотность, и при увеличении объема контейнера возникает ограничение по допустимой массе транспортного средства. Конструкция 20-футового формата позволяет максимально эффективно использовать грузоподъемность, не нарушая правил дорожного движения.
40-футовые контейнеры объемом 40–46 м³ занимают свою уникальную нишу — это практически монопродуктовое решение для сжиженного природного газа (СПГ, метан). Плотность метана почти в два раза ниже, чем у кислорода — всего около 420 кг/м³. Поэтому даже при полном объеме 46 м³ масса продукта составляет примерно 19,5 тонны. Это позволяет загрузить контейнер полностью и при этом остаться в рамках допустимых 44 тонн. Для тяжелых промышленных газов такой объем был бы нетранспортабелен по дорогам общего пользования.
Таким образом, выбор типоразмера диктуется не столько желаемым запасом газа, сколько его физическими свойствами: 20 футов — для плотных промышленных газов, 40 футов — для легкого метана.
С насосом или без: экономический анализ
При выборе криогенного ISO танк-контейнера одним из ключевых решений является определение оптимальной конфигурации оборудования — с установленным криогенным насосом или без него. Этот выбор напрямую влияет на эксплуатационную эффективность и экономику процессов перелива продукта, особенно при регулярных операциях по заправке стационарных резервуаров.
Принципиальное различие между двумя вариантами исполнения заключается в способе создания давления, необходимого для перемещения жидкости. В контейнерах без насоса используется естественное давление насыщенных паров продукта. В контейнерах с насосом давление создается принудительно за счет работы механического оборудования.
Контейнеры без встроенного насоса: традиционное решение
В данном исполнении выдача жидкого продукта происходит за счет избыточного давления, создаваемого парами продукта в верхней части емкости. Это технически простое, надежное и проверенное решение, не требующее дополнительных источников энергии для выдачи продукта.
При заправке стационарного резервуара объемом 20 м³, содержащего 3 м³ жидкого продукта с давлением в газовой подушке 1,6 МПа, необходимо, чтобы давление в контейнере превышало давление в резервуаре. При отсутствии насоса единственным способом создать необходимый перепад давлений является снижение давления в заправляемой емкости. Для этого производится стравливание газовой подушки из стационарного резервуара в атмосферу, и вместе с подушкой теряется часть продукта, находившегося в газообразной фазе.
Данное исполнение оптимально для задач, где контейнер используется преимущественно как автономный источник газа, подключаемый напрямую к испарителям и потребителям, без необходимости регулярного перелива продукта в другие емкости.
Контейнеры со встроенным криогенным насосом: технологическое решение для минимизации потерь
В этой конфигурации в арматурном шкафу контейнера монтируется криогенный насос, обеспечивающий принудительную подачу жидкости с давлением, превышающим давление в целевой емкости.
При заправке того же резервуара (20 м³, давление 1,6 МПа) насос создает на выходе давление, превышающее 1,6 МПа, что позволяет осуществлять перелив продукта без предварительного сброса давления из заправляемой емкости, сохранить газовую подушку резервуара в полном объеме и полностью исключить потери продукта, связанные со стравливанием газа в атмосферу.
Экономический эффект очевиден: отсутствие необходимости сброса газовой подушки при каждой операции перелива обеспечивает прямую экономию продукта. В зависимости от объема заправляемой емкости и периодичности операций экономия может достигать от 15% до 30%. Данный эффект особенно значим при работе с дорогостоящими газами и интенсивной эксплуатации оборудования.
Резюме по выбору: для режима автономной работы в качестве источника газа перед испарительной установкой оптимально исполнение без насоса. Для задач, связанных с регулярной дозаправкой стационарных резервуаров, экономически обоснованным является выбор контейнера со встроенным насосом.
Материалы изготовления: требования к надежности в криогенных условиях
Криогенные ISO танк-контейнеры эксплуатируются в экстремальных условиях: перепады температур, высокое давление, динамические нагрузки при транспортировке. Конструктивно любой криогенный контейнер представляет собой двухстенный сосуд. Внутренний резервуар контактирует непосредственно с криогенной жидкостью, а наружный выполняет защитную функцию и удерживает изоляцию.
Внутренний резервуар. Для изготовления внутренней емкости, как правило, используются коррозионностойкие стали, устойчивые к криогенным температурам. Наиболее распространенным решением является применение нержавеющей стали марок 304 или 304L. Этот материал сохраняет пластичность и ударную вязкость при температурах до -196°C, что делает его универсальным для большинства промышленных газов — азота, кислорода, аргона. В ряде случаев, например при повышенных требованиях к коррозионной стойкости в агрессивных средах, может применяться сталь марки 316L.
Отдельного внимания требует транспортировка диоксида углерода (CO₂). Хотя в большинстве случаев для него также используется нержавеющая сталь, специфика продукта может потребовать применения специализированных марок стали или особых условий эксплуатации.
Наружный кожух. Если внутренний сосуд отвечает за химическую стойкость, то наружный — за прочность и сохранение вакуума. Выбор материала для наружного сосуда критически зависит от климатических условий эксплуатации. Распространенная углеродистая сталь марки Q345 (и ее аналоги), широко применяемая в общем машиностроении, имеет ограничения: при температурах ниже -20°C она становится хрупкой. Для регионов с холодным климатом, к которым относится большая часть территории России, это неприемлемо.
Оптимальным выбором для наружного сосуда в условиях низких температур является низколегированная сталь марки 16MnDR. Эта сталь специально разработана для сосудов, работающих под давлением, и сохраняет ударную вязкость при температурах до -40°C. Показатель ударной вязкости для данной марки гарантирует надежность и безопасность конструкции при эксплуатации в зимний период.
Изоляционная система. Пространство между внутренним и наружным сосудами заполняется экранно-вакуумной изоляцией, что позволяет свести к минимуму приток тепла извне и обеспечивает низкий уровень испарения продукта. Такая конструкция гарантирует сохранность груза на протяжении всего маршрута следования.
Таким образом, выбор материалов для криогенного ISO танк-контейнера — это не просто вопрос прочности, а комплексное инженерное решение, обеспечивающее безопасность, долговечность и эффективность оборудования в конкретных условиях эксплуатации.
Расположение арматурного шкафа
В зависимости от конструктивных особенностей и требований заказчика криогенные ISO танк-контейнеры могут выпускаться с различным расположением арматурного шкафа — торцевым или боковым. Каждый вариант имеет свою логику и сферу применения.
Торцевое расположение является наиболее распространенным в мире. Оно обеспечивает унифицированный доступ ко всей запорно-регулирующей арматуре, контрольно-измерительным приборам и узлам подключения с одной узкой стороны контейнера. Это оптимальное решение для интермодальных перевозок: контейнер можно без ограничений размещать на железнодорожных платформах, в ячейках контейнеровозов и штабелировать. Оператору не нужно искать «правильную» сторону для подключения — доступ всегда стандартизирован.
Боковое расположение арматурного шкафа встречается реже и применяется, как правило, в специализированных решениях. Такая компоновка может быть удобна, когда контейнер большую часть времени эксплуатируется в стационарном режиме: на производственной площадке, в составе заправочной станции или криогенного комплекса. Боковой доступ упрощает прокладку технологических трубопроводов и обвязку оборудования, особенно если предусмотрена установка дополнительных узлов (фильтров, расходомеров). Однако важно учитывать, что такая конфигурация накладывает ограничения на транспортировку и требует специальных условий погрузки.
Выбор конкретного исполнения зависит от того, как будет использоваться оборудование: требуется ли максимальная мобильность и универсальность в перевозках, или же приоритет отдается удобству стационарной эксплуатации.
Заключение
Криогенные ISO танк-контейнеры — это высокотехнологичное оборудование, мост между производством и потреблением сжиженных газов. Выбор конкретной модели (20 или 40 футов, с насосом или без, с торцевым или боковым расположением арматуры) должен основываться на четком понимании логистических и технологических задач.
Как выбрать криогенный ISO танк-контейнер
Если вы работаете с кислородом, азотом или аргоном — ваш выбор 20-футовый контейнер. Если ваша задача — транспортировка СПГ — необходим 40-футовый формат. Если контейнер эксплуатируется в режиме автономного газификатора с подключением напрямую к потребителю — оптимально исполнение без насоса. Если же он используется для регулярной дозаправки стационарных резервуаров, модель с насосом быстро окупится за счет экономии 15-30% продукта, который в безнасосной схеме выбрасывается в атмосферу при стравливании давления.
Важно помнить, что покупка такого оборудования — это также принятие на себя обязательств по соблюдению строгих требований промышленной безопасности. Компания «СПТГ» готова предложить не только сами емкости, но и профессиональную консультацию по всем аспектам их выбора и эксплуатации, помогая своим клиентам пройти все этапы — от проектирования до ввода в эксплуатацию.
