Выбор криогенного резервуара — это не просто покупка емкости определенного объема. Это инженерное решение, от которого напрямую зависит бесперебойность работы, себестоимость продукции и безопасность эксплуатации.
Чтобы оборудование действительно работало эффективно, важно соблюдать правильную последовательность подбора оборудования.
Отправной точкой проекта служит расчет потребления
В первую очередь необходимо выполнить расчет фактического расхода газа. Без этого невозможно корректно подобрать ни объем резервуара, ни его рабочее давление.
При расчете учитываются:
- среднесуточное потребление газа;
- пиковые нагрузки;
- количество смен;
- неравномерность отбора;
- перспективы расширения производства.
Например, если предприятие использует 60–80 кислородных баллонов в сутки (40 л, 150 Атм), это составляет примерно 360–480 м³ газа в день. В пересчете на жидкую фазу — около 0,5–0,7 тонн кислорода в сутки.
Именно от этих данных формируется дальнейшее техническое решение.
Далее определяется необходимый объем резервуара
После расчета потребления подбирается объем емкости. Как правило, резервуар должен обеспечивать автономную работу предприятия в течение 3–7 суток без дозаправки.
При выборе объема важно учитывать:
- график поставки жидкого газа;
- удаленность от поставщика;
- требования к резервированию;
- экономическую целесообразность.
Слишком маленький резервуар приведет к частым заправкам и увеличению логистических расходов. Слишком большой — к росту капитальных затрат и увеличению естественных потерь при низком потреблении.
Оптимальный объем — это баланс между инвестициями и эксплуатационной эффективностью.
Следующий этап — выбор рабочего давления
Рабочее давление резервуара подбирается исходя из параметров конечных потребителей газа.
Обычно применяются следующие решения:
- 0,8–1,6 МПа — стандартные технологические процессы;
- 1,6–3,5 МПа — повышенные требования к подаче.
Если давление выбрано неправильно, возникает необходимость в установке дополнительного оборудования, что увеличивает энергозатраты и усложняет систему.
После этого определяется тип исполнения резервуара
Выбор между вертикальным и горизонтальным исполнением зависит от условий площадки.

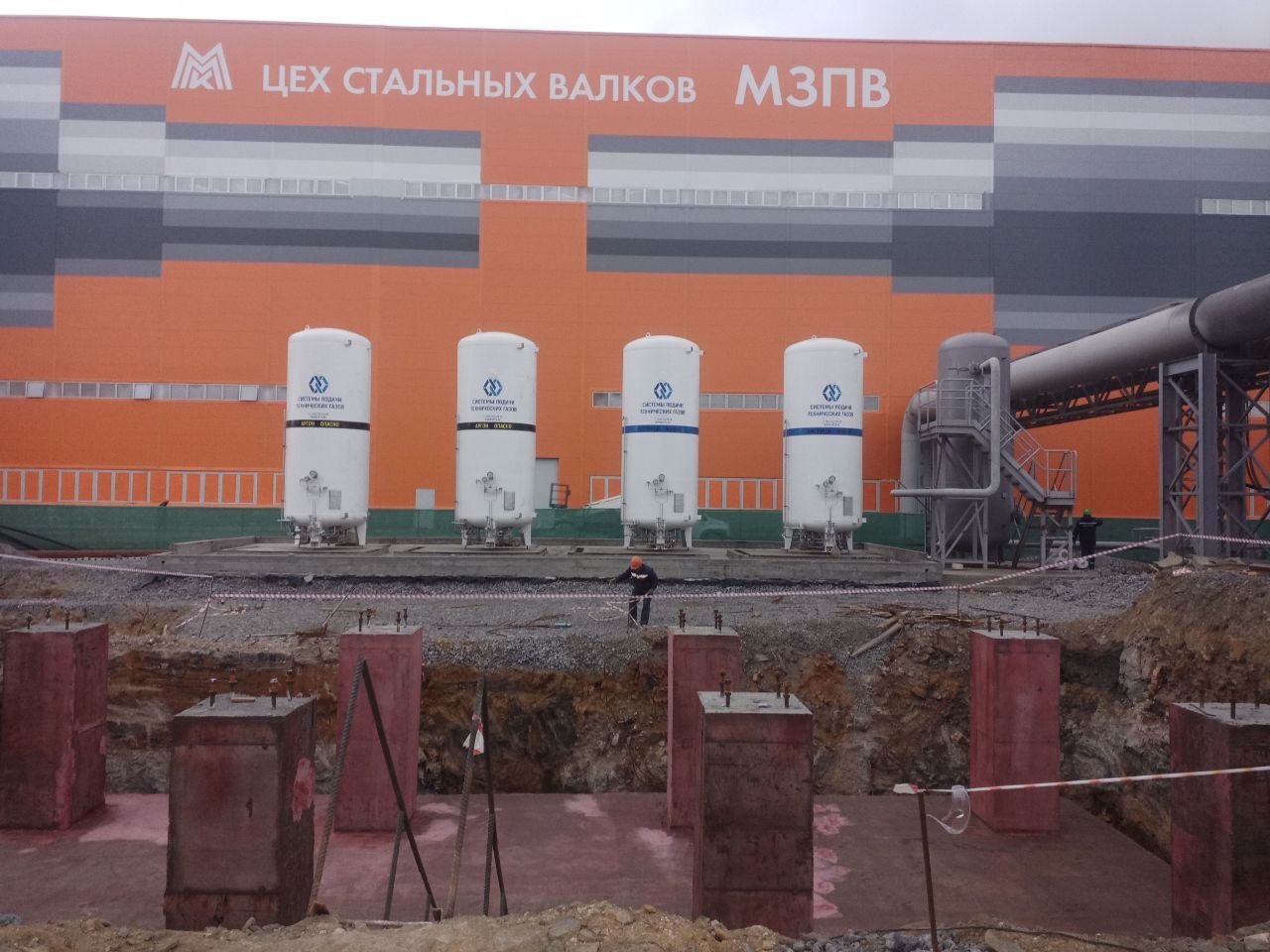

Вертикальные резервуары:
- занимают меньше площади;
- подходят для стационарных промышленных объектов;
- наиболее распространены на производственных предприятиях.
Горизонтальные резервуары:
- используются при ограничениях по высоте;
- удобны в ряде специальных проектов;
- применяются при специфике размещения оборудования.
Обязательный элемент — система безопасности
Любой криогенный резервуар должен быть оснащен:
- предохранительными клапанами;
- системой контроля давления;
- датчиками уровня;
- узлами аварийного сброса.
При работе с кислородом дополнительно учитываются требования к чистоте внутренних поверхностей и совместимости материалов.
Безопасность — это не опция, а обязательное условие эксплуатации.
Завершающий этап — организация резервирования
Для предприятий с непрерывным циклом работы рекомендуется предусмотреть:
- установку двух резервуаров;
- подключение резервной баллонной рампы;
- автоматическое переключение источников подачи.
Это исключает простои и минимизирует производственные риски.
Таким образом, выбор криогенного резервуара начинается с точного расчета потребления и последовательно включает:
- Определение суточного расхода.
- Подбор оптимального объема.
- Выбор рабочего давления.
- Определение типа исполнения.
- Проектирование системы безопасности и резервирования.
Только комплексный подход позволяет получить надежную, экономичную и безопасную систему газоснабжения, которая будет эффективно работать на протяжении многих лет.
