Вакуумно-изолированные криогенные рукава: назначение, устройство и особенности применения
Криогенные рукава применяются для транспортировки сжиженных газов — жидкого азота, кислорода, аргона, гелия, водорода и других сред, температура которых значительно ниже 0 °C. В отличие от обычных гибких трубопроводов, такие изделия рассчитаны не только на рабочее давление, но и на экстремально низкую температуру среды, температурные деформации материалов и необходимость минимизировать теплоприток.

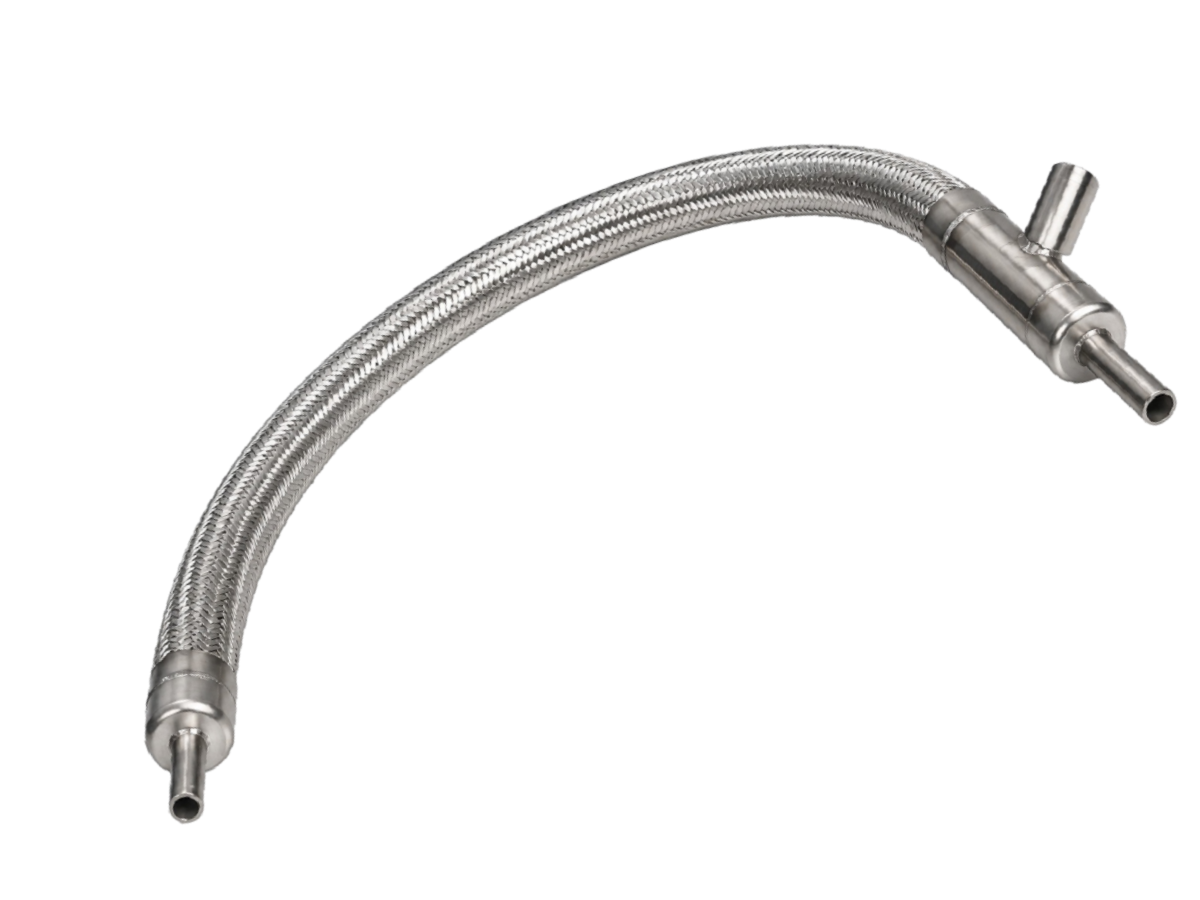

Современные криогенные рукава выпускаются в различных исполнениях — от простых гибких нержавеющих линий до вакуумно-изолированных конструкций с многослойной изоляцией. Вакуумно-изолированные модели криогенных рукавов являются наиболее эффективным решением для обеспечения технологического процесса с использованием криогенных сред.
Конструкция вакуумно-изолированного рукава
В упрощённом виде устройство такого рукава можно представить следующей последовательностью слоёв: внутренняя трубка → теплоизоляция → вакуумная полость → внешняя оболочка.
Внутренняя трубка непосредственно контактирует с криогенной жидкостью или газом и должна сохранять герметичность и механическую прочность при глубоких отрицательных температурах. Вокруг неё располагается слой многослойной теплоизоляции, а пространство между внутренней и наружной оболочками откачивается до состояния вакуума.
Такое трёхуровневое решение работает по принципу термоса: вакуумная полость практически исключает конвективный теплообмен между средами, а многослойная изоляция дополнительно уменьшает лучистый теплообмен, который в отсутствие вакуума был бы основным источником теплопритока.
Материалом внутренней и наружной оболочек, как правило, служит нержавеющая сталь, сохраняющая необходимые механические свойства при глубоких отрицательных температурах — вплоть до −270 °C,
Почему вакуумная изоляция так важна
Криогенная жидкость постоянно стремится получить тепло от окружающей среды, и чем выше теплоприток, тем интенсивнее происходит её испарение. Для рукавов без полноценной вакуумной изоляции это оборачивается целым рядом нежелательных эффектов: повышенными потерями продукта из-за интенсивного испарения, образованием инея и конденсата на внешней поверхности, изменением температуры рабочей среды на выходе, а также общим снижением эффективности технологического процесса, в который встроен рукав.
Вакуумно-изолированная конструкция сводит эти эффекты к минимуму. Благодаря сочетанию вакуумной полости и многослойной изоляции такие рукава особенно эффективны при работе со средами, обладающими крайне низкой температурой кипения и низкой теплотой испарения — например, с жидким гелием, температура кипения которого при атмосферном давлении составляет около −269 °C, или жидким водородом, где даже небольшой теплоприток приводит к заметным потерям продукта и требует более частой дозаправки или компенсации испарившегося объёма.
Преимущества по сравнению с другими исполнениями
Если сравнивать с неизолированными рукавами, где допустим определённый теплоприток и образование инея на поверхности, или с рукавами, оснащёнными только простой теплоизоляцией, без вакуумной оболочки, вакуумно-изолированное исполнение эффективно именно там, где потери продукта критичны, а параметры среды на выходе должны оставаться стабильными.
Дополнительным плюсом становится и внешний вид эксплуатации: за счёт минимального теплопритока внешняя оболочка практически не покрывается инеем и конденсатом, что снижает риски, связанные с образованием льда на арматуре и соединениях.
Область применения
Вакуумно-изолированные рукава востребованы там, где критична сохранность криогенного продукта и минимизация теплопритока:
— передача жидкого гелия и водорода в лабораторных и промышленных системах;
— транспортировка жидкого азота, кислорода и аргона на предприятиях, работающих с техническими газами;
— системы заправки и опорожнения криогенных ёмкостей;
— соединение резервуаров, газификаторов и технологических установок;
— исследовательские и медицинские установки, использующие криогенные среды.
Крупные промышленные предприятия применяют вакуумно-изолированные рукава преимущественно в системах подачи гелия, водорода и других сред, для которых обычная теплоизоляция оказывается недостаточной.
Ваккумно-изолированный рукав как часть системы подачи технических газов
Вакуумно-изолированный рукав стоит рассматривать не как изолированный расходный элемент, а как часть всей системы подачи криогенного продукта:
криогенная ёмкость → запорная арматура → гибкий рукав → трубопровод → испаритель или технологическое оборудование → потребитель.
В зависимости от назначения в такую систему также могут входить вакуумно-изолированные трубопроводы, клапаны, предохранительная арматура и оборудование для контроля параметров среды.
Именно поэтому при выборе вакуумно-изолированного рукава важно учитывать не только характеристики самой транспортируемой среды — температуру, давление, требуемую гибкость, — но и параметры всей системы, в которую встраивается рукав. Это поможет избежать несоответствия между отдельными узлами и общей эффективностью технологического процесса.
